Topologia do Laboratório

Introdução

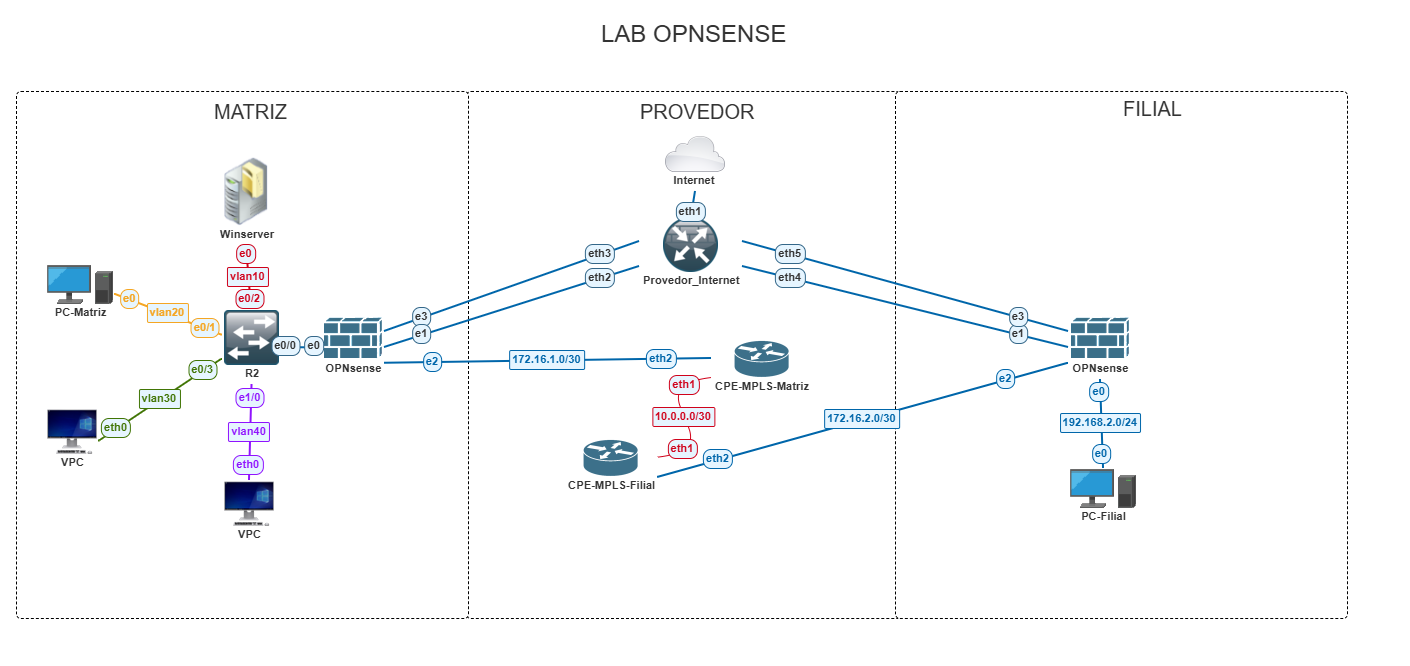

Para agilizar o início das práticas, será utilizada uma topologia pré-configurada contendo todos os dispositivos, conexões e redes necessários para os exercícios do curso. Esta topologia representa um cenário realista com dois ambientes distintos:

• Matriz
• Filial

A importação é feita diretamente pela interface do PNETLab, e os dispositivos devem ser ajustados conforme as imagens previamente baixadas via iSHARE2.

Visão Geral

A topologia serve como base para os exercícios práticos ao longo do curso e contempla:

• Firewall OPNsense
• Switches Cisco
• Servidores Windows e Linux
• Estações Windows
• Roteadores de Borda Mikrotik

Cenário e Pré-requisitos

• PNETLab instalado e acessível via navegador.
• Imagens necessárias previamente baixadas via iSHARE2.
• Licenciamento de switches Cisco (IOL) já configurado.
• Client Pack instalado no sistema cliente (Windows).

Procedimento

1. Download da Topologia

Faça o download do arquivo compactado da topologia pelo link abaixo:

Download Lab

2. Acessar o PNETLab

1. Acesse a interface web do PNETLab pelo navegador.
2. No menu superior, clique em Main.

3. Importar o Laboratório

1. Clique no ícone de importação (⬇️ Import).
2. Selecione o arquivo .zip baixado anteriormente.
3. Clique em Upload na faixa superior da tela.
4. Aguarde o carregamento e processamento do laboratório.

4. Acessar o Laboratório Importado

1. Clique sobre o nome do laboratório recém-importado.
2. Clique em Open no botão lateral direito para abrir a topologia.

5. Validar os Nós da Topologia

1. Ligue os dispositivos um a um (clique com o botão direito sobre o node > Start).
2. Verifique se todos os nós iniciam corretamente.

Nó não iniciou?

• Verifique se a imagem correspondente foi baixada corretamente.
• Clique com o botão direito no nó > Editar para ver qual sistema operacional ou imagem está atribuída.
• Caso necessário, baixe novamente a imagem pelo ishare2.

---
